여러분 안녕하십니까!
지침서에 항상 안전.안전을 매우 중요시하고 있군요
특히 안전 절연장갑은
우리가 점검시 감전되는것을 막아줍니다
제원
1

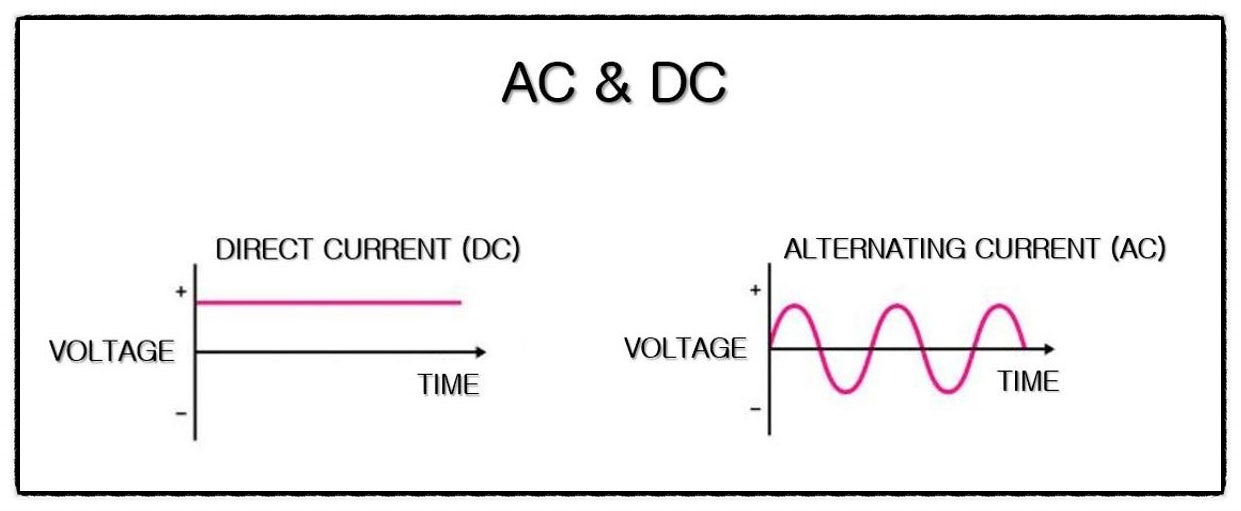

좌측이 직류 우측이 교류인데요
파장이 다르며
직류는 HZ가 없지만 교류는 HZ가 존재합니다
2
과연 전기차량이나 하이브리드 차량을 점검할때 절연장갑을 사용하거나
구비하신분 정말 복 받을겁니다
안전은 살아가는데 필수입니다
3

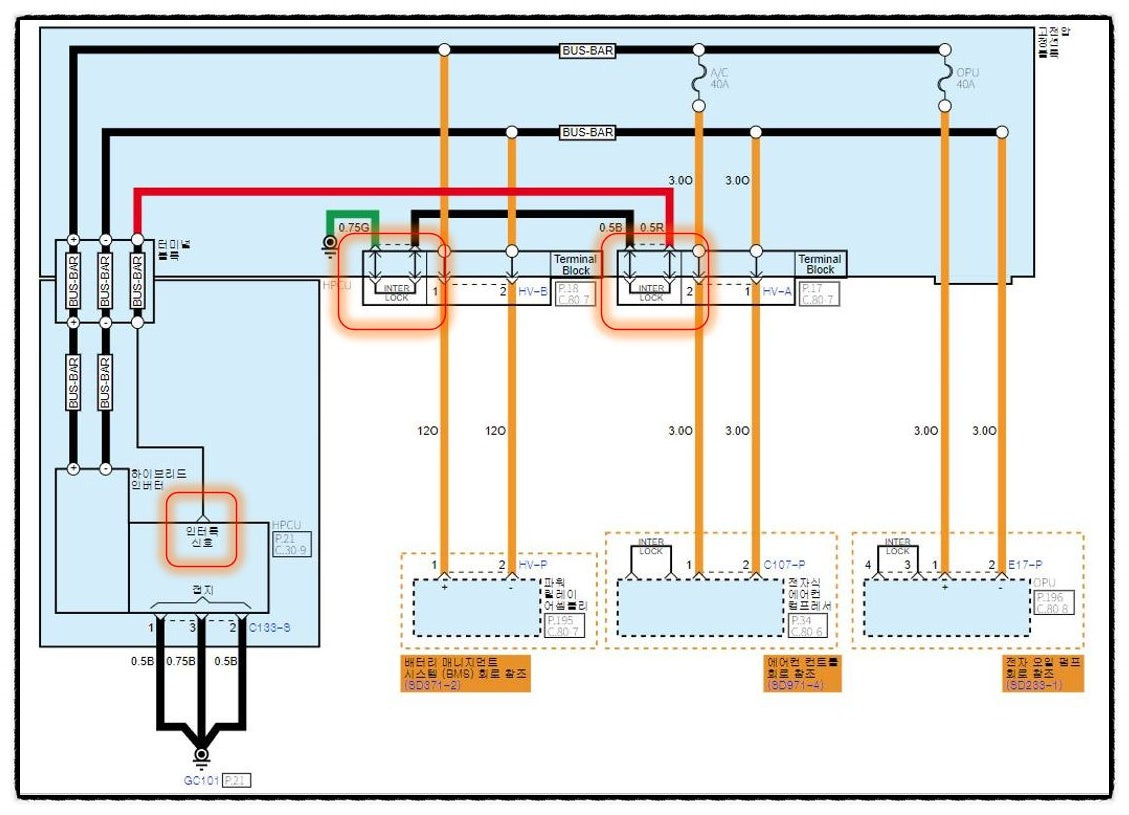

파워케이블

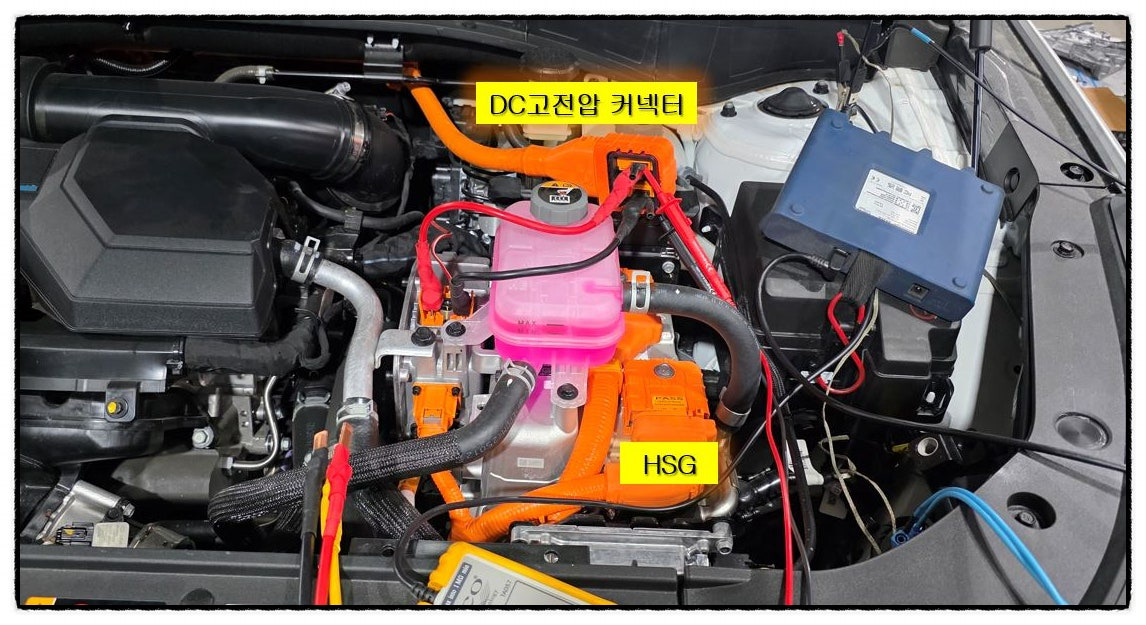

HPCU 위에 장착된 DC고전압 배터리 커넥터인데 큰 전압이 인가되므로 함부로 맨손으로 단자를
만지거나하는 행위를 하면 정말 안됩니다
특히 우리 인체의 땀은 단자에 부식과 저항을 줄수 있기에 조심해야겠군요
5
DC고전압 커넥터에서 전압을 측정하면 이정도로 외에는 전압이 나오질 않는데요
그렇다고 함부로 단자를 만지면 절대 안됩니다
6
프리차지 릴레이를 스캐너로 사용하여 테스트를 진행해 봅니다
릴레이박스 어셈블리 내부를 스캐너가 통제하는 것이지요
7

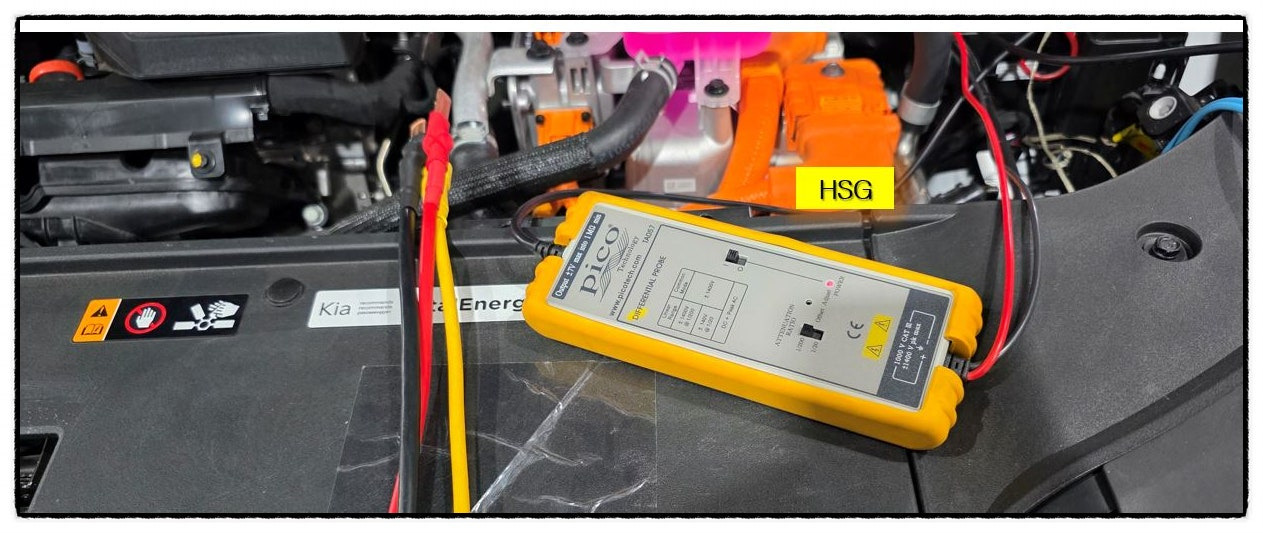

차동 프로브는 안전한 장비를 보호하고 정확한 데이터를 오실로 스코프에 전달하는 목적이
있는데 내부에 배터리 1.5V*4개가 들어가며 6V로 제어합니다
8
스캐너를 사용한 강제구동시 DC커넥터에 인가되는 전압은 약 266V로 보여졌는데요
전압이 상당히 높은것을 확인합니다
9

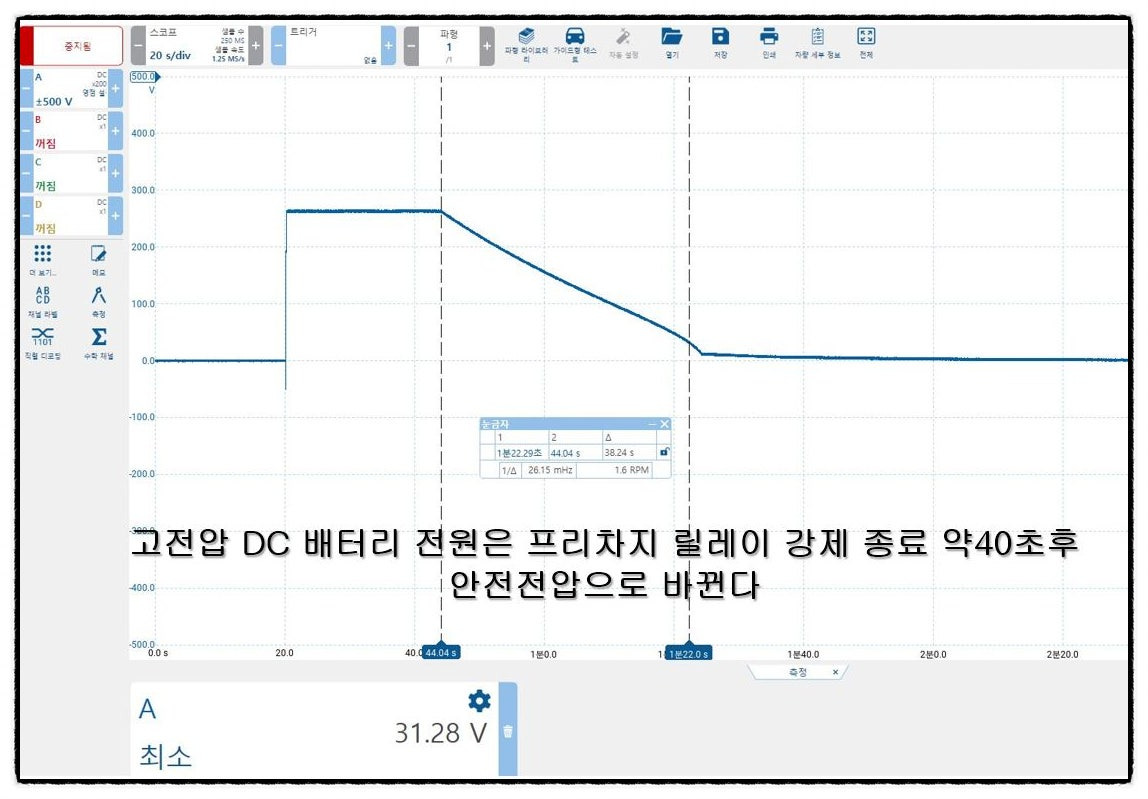

강제작동 종료후 약 40초 정도에서 안전전압인 약30V정도를 유지하는데는
거의 40초 정도가 지나는 시간이 필요합니다
10
사진 설명을 입력하세요.
