안녕하십니까!
그랜드 스타렉스의 배터리 경고등,도어언록,방향등에 관해 기존
차량에서의 방향등 릴레이와의 차별성과 구형차량의 도난방지 릴레이와
파워도어 언록의 릴레이를 한곳에 모아 마이크로 릴레이로 사용된것을
ICM이라 합니다 (Intergrated control module) 즉 통합릴레이모듈로
봅니다 이 직접통합모듈은 95230-4H100 입니다

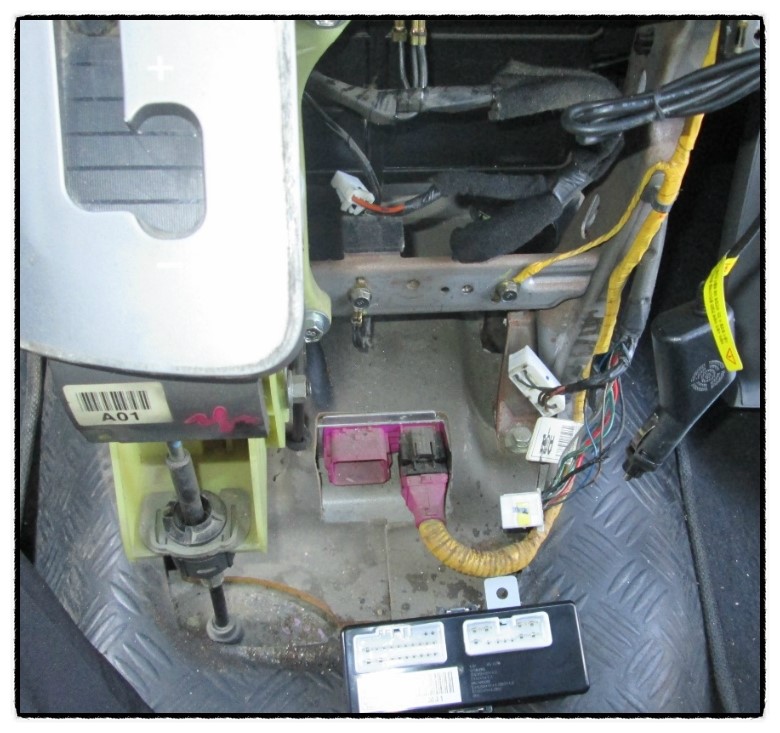

위처럼 엔진 시동을 걸고 나면 배터리 경고등이 희미하게 점등됩니다
만일 기존 구형 발전기에서 발전기 불량시 발생하는 고장현상과 같으나

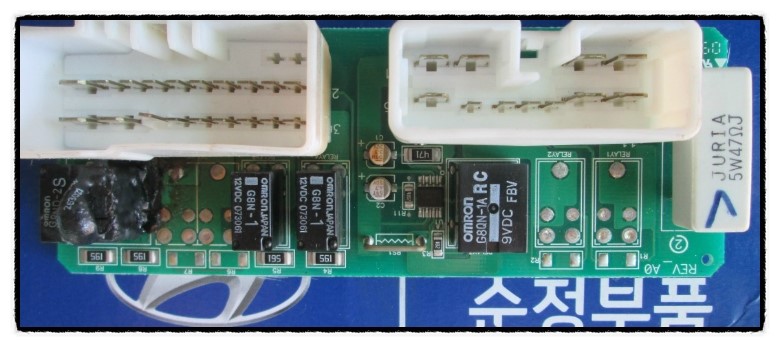

ICM내부 다이오드 손상시 또는 배선 이상시 발생합니다

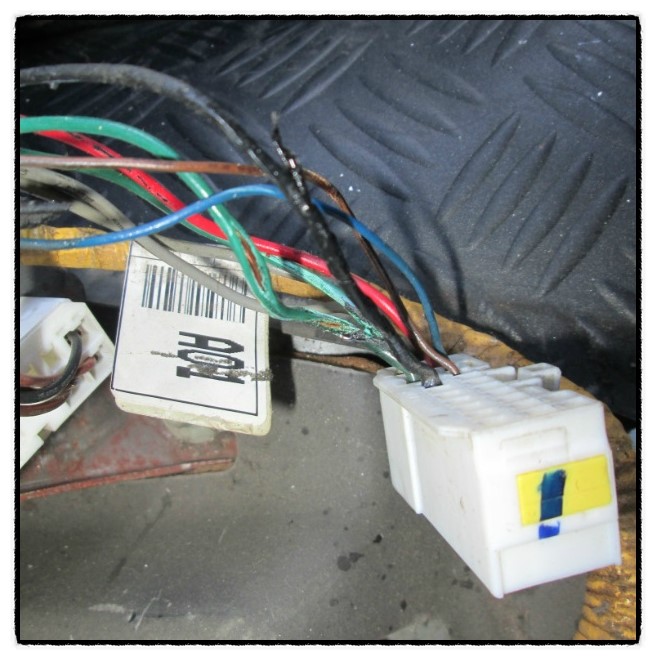

위의 그림처럼 배선을 수정하고 (눌러붙은) ICM을 교체합니다
위처럼 배터리 경고등이 소등됩니다
또한 파워 도어록 릴레이가 포함 되어 있어 운전석에서 도어 언,록 스위치
작동시 전체의 언록이 안되거나 록이 안되면 퓨즈와 ICM을 점검해
보아야 할것으로 생각합니다
위차량은 도어언록,배터리경고등 희미한 점등 방향등 모두 불량으로
작업한 차량으로 참조를 바랍니다
Automotive Master Mechanic S.E.CHOI ☎ 010-8514-2102
