여러분 안녕하십니까!
주중에 캐러밴을 끌고 놀러가려하니 맘은 바쁘고 몸은 안따라주는군요
MPPT& MT50
듀오탑 엣지에서 가장 최적의 장소를 선정 태양광 전압이 내려오는걸 한눈에
알수있고 볼수있게 이곳에 설치해 봅니다
근데 날씨 넘 더워요
실내뒤 배선조함실
배터리 배선이 이곳으로 모이게 되는군요 역시 태양광 패널에서도 이불장 사이로 내려와
그대로 홀을 좀더 넓혀 태양광 패널 300W 4장의 배선 8가닥을 거치해 봅니다
인버터를 설치 사용해야하므로 편조선 좋은 선을 사용해 봅니다

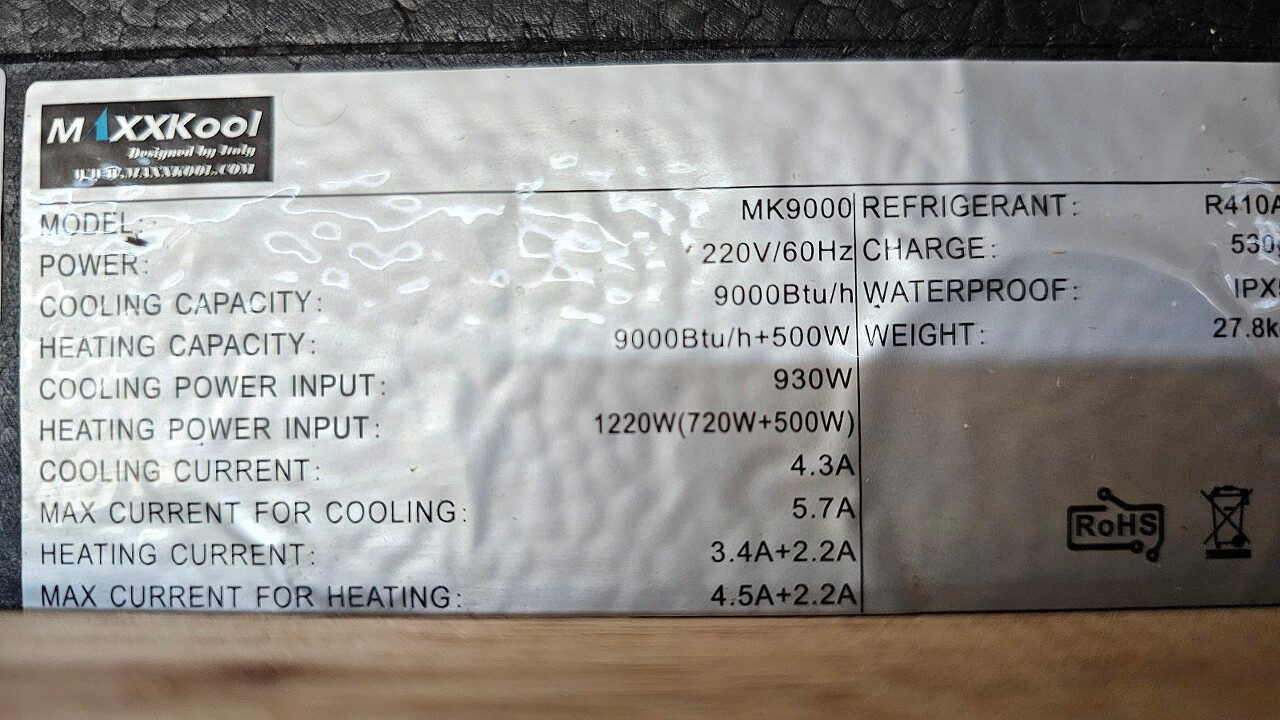

언더베드 에어컨 제원
아무튼 어쨋거나 언더배드 에어컨 틀어놓고 작업해 보는데 좀 덥습니다
우쒸~~~ 이번 주먈 나가 볼려고 발버둥 쳐 봅니다
인버터 차단 스위치
인버터차단기 CNC조각기의뢰 커버
인버터의 사용량 과다시 배선에는 열이 발생하는데
이열이 과다시 화재로 이어질수도 있습니다
사용해보니 에어컨,외부에서 전기용접,커피포트,전자렌지등을 동시에 사용하게 되는경우
또는 날씨가 매우 뜨거운경우 배선의 열이 75℃정도 되면 차단기가 내려 가는군요
인버터 차단 스위치 위치
배터리 실내2개 외부1개
인버터 연결선
배터리 소모량 점검 모니터
언더베드 에어컨이 시원찮을경우 탈착해야 할것 같습니다
여기에 LG에어컨 실외기를 누여 설치를 하면 사이즈는 정말 따~악 잘 맞을것 같던데요
아시겠지만 실외기에는 컴프레서가 있는데 컴프레서를 무조건 세우는 방식으로 설치해야
냉매오일의 순환으로 컴프레서가 손상이 안되는거로 알고 있는데 언더베드 에어컨이 잘안되면
홀라당 탈거한낀데 16년도산에 몇회 사용안한 신품인지라
아까비!!!
차량지붕 태양광 설치

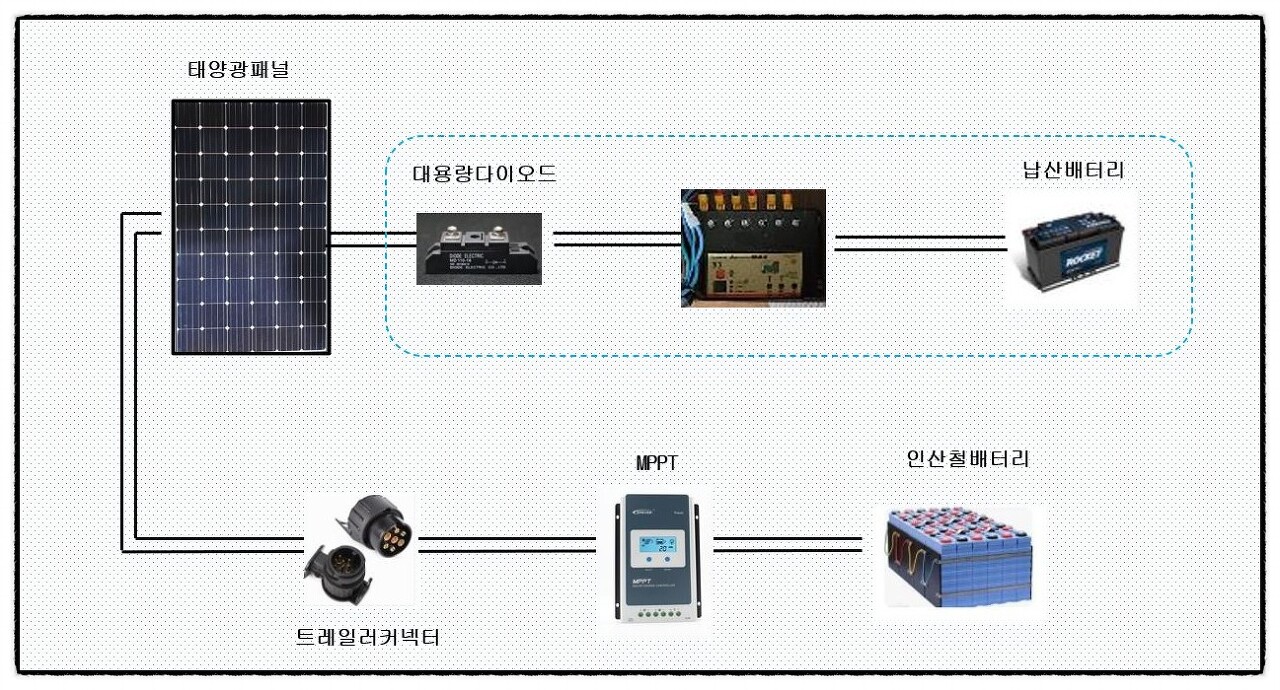

태양광 패널이 1장 남아 차량에 거치하고 배선 설계를 그려보는데 점선안은 차량에 납산 배터리 충전을
하게 되며 맑은 날이면 지속적인 차량 배터리 충전이 될거란 생각에서
그려봅니다
캐러밴을 견인하거나 노지등에서 태양광패널 전기가 인산철로 들어가게 하는 방법을 구성해 보았는데요
잘 될거란 생각에서 거치해 봅니다
태양광 설치시 MPPT에 태양광에서 내려오는 선을
연결하지 말것
배터리 에 MPPT선을 먼저 체결후 태양광 패널 전원선을
체결하여야 안전하다
자작품에서 태양패널 이동
인버터5KW
작동이상무
에이고야
높은곳을 오르내려 보니 다리가 후덜덜 합니다
태양광 패널을 이동하고 배터리 전원 연결후 테스트 해봅니다
인버터를 켜니
애공!!!
220이 캐러밴에서 내부측으로 들어오지 않으니
오늘은 여기까졍 합니다
평택 최성은
