여러분 안녕하십니까
그동안 미션집에서는 기계적인 작업만을 지속적으로 하는걸 보았는데요
SBW방식의 미션에서는 누구나 PICO 스코프를 다뤄야 한다는 생각을 해 봅니다
방식

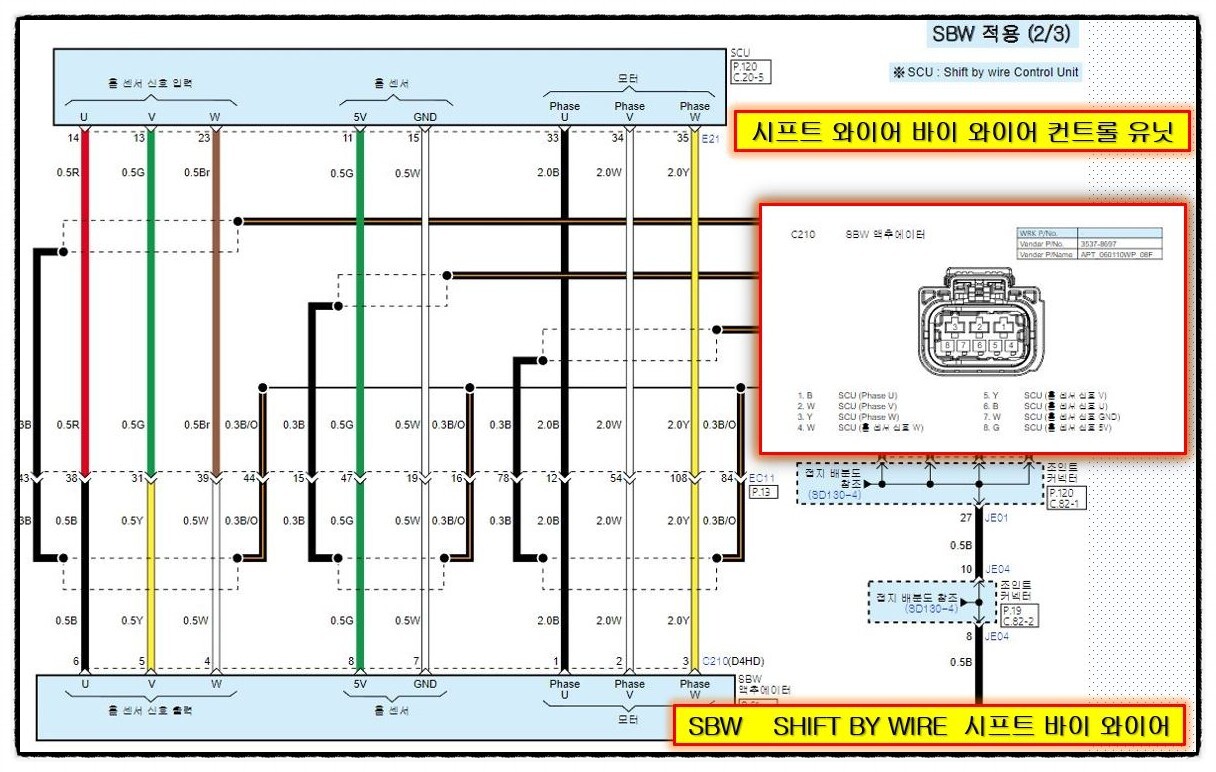

회로

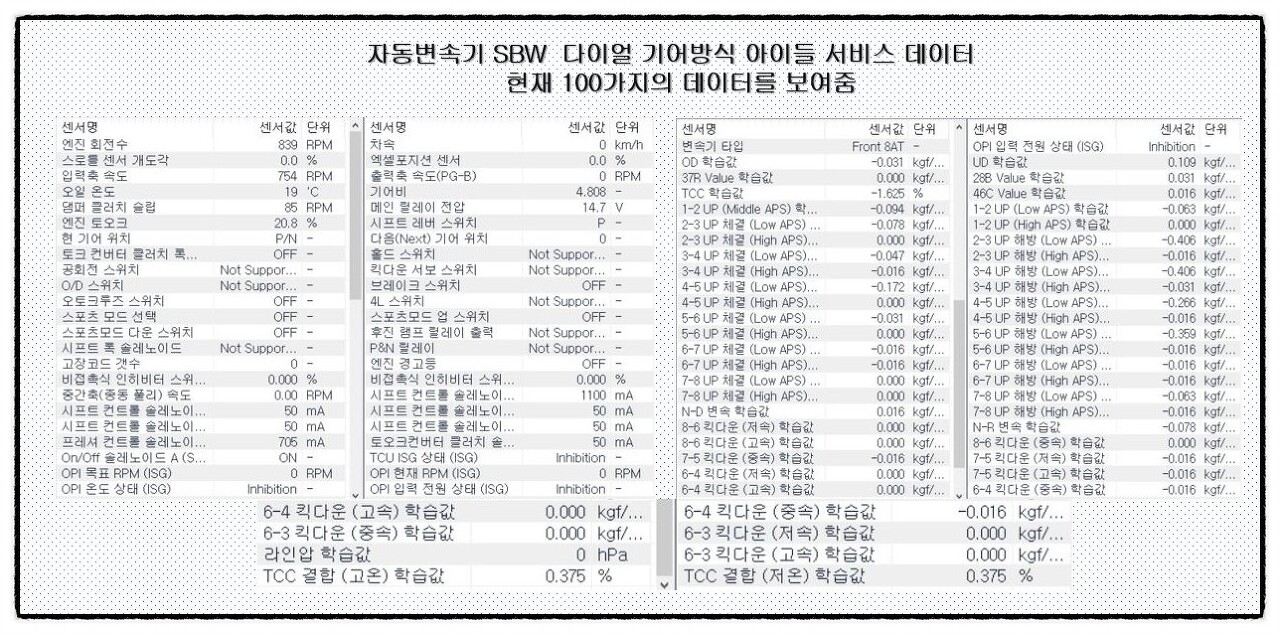

서비스데이터

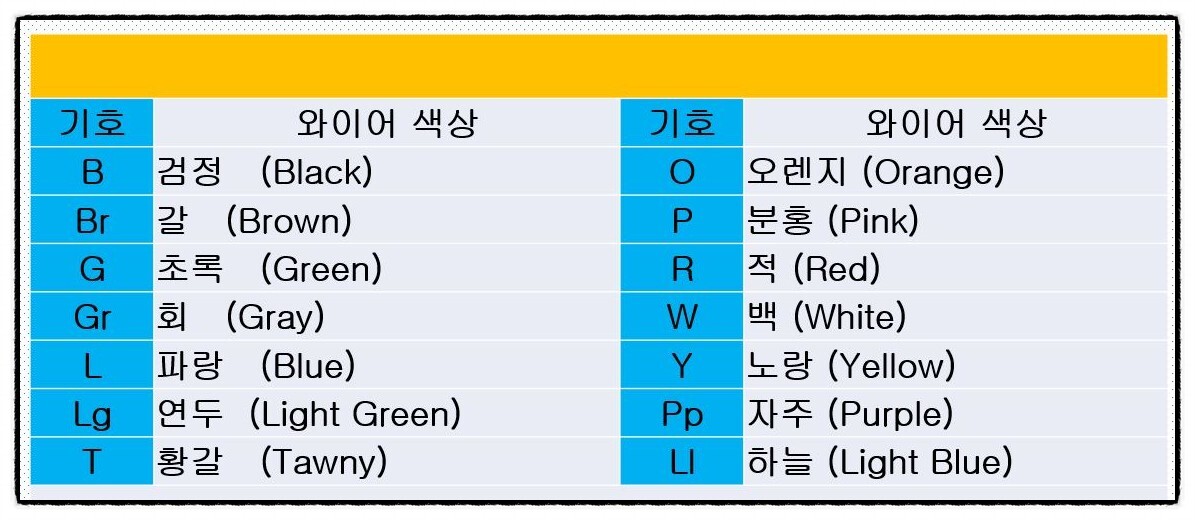

배선색상
아시쥬? B/Br이면 검정에 갈색줄인거...
단자
단자1
단자2
단자3

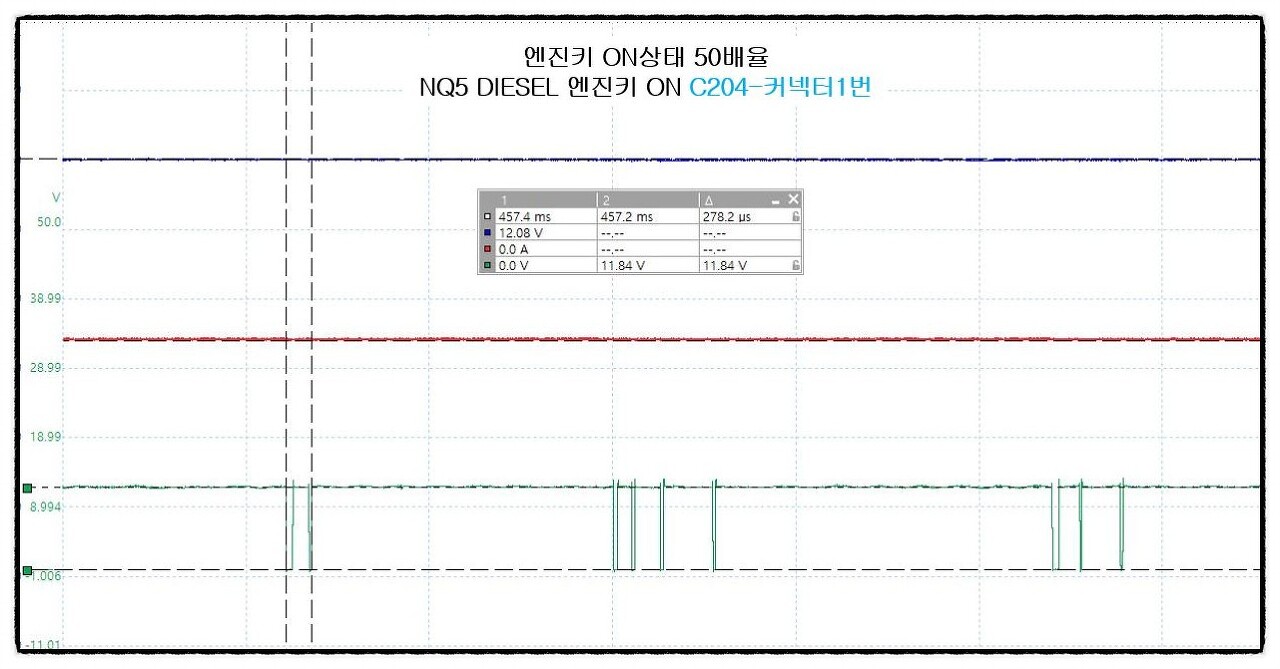

1번

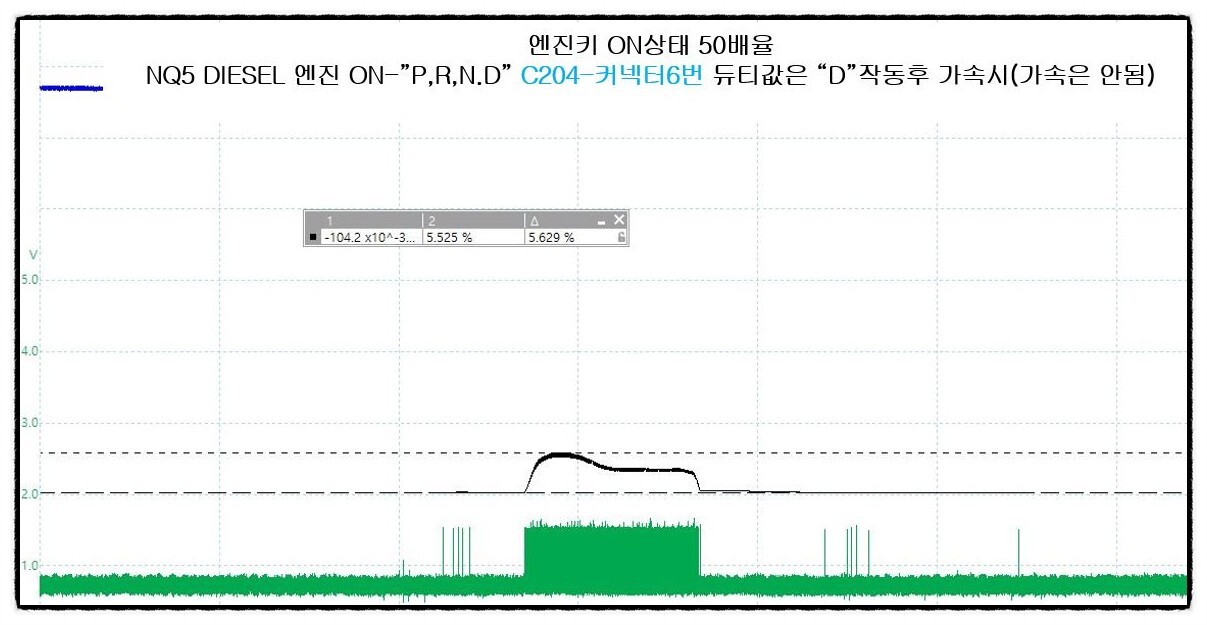

6번
6번1
9번
이렇게 C204커넥터의 9번 단자에서는 듀티율이 46%인 듀티값은 한주기의 반이 459㎲로 보여지니
이제는 아니 진즉에 PICO 스코프로 미션집에서도 사용해야 할것으로 보입니다
파일 첨부1.1NQ5 DIESEL 엔진 ON C204-커넥터1번.psdata
파일 첨부6번NQ5 DIESEL 엔진 ON - PRND C204-커넥터6번.psdata

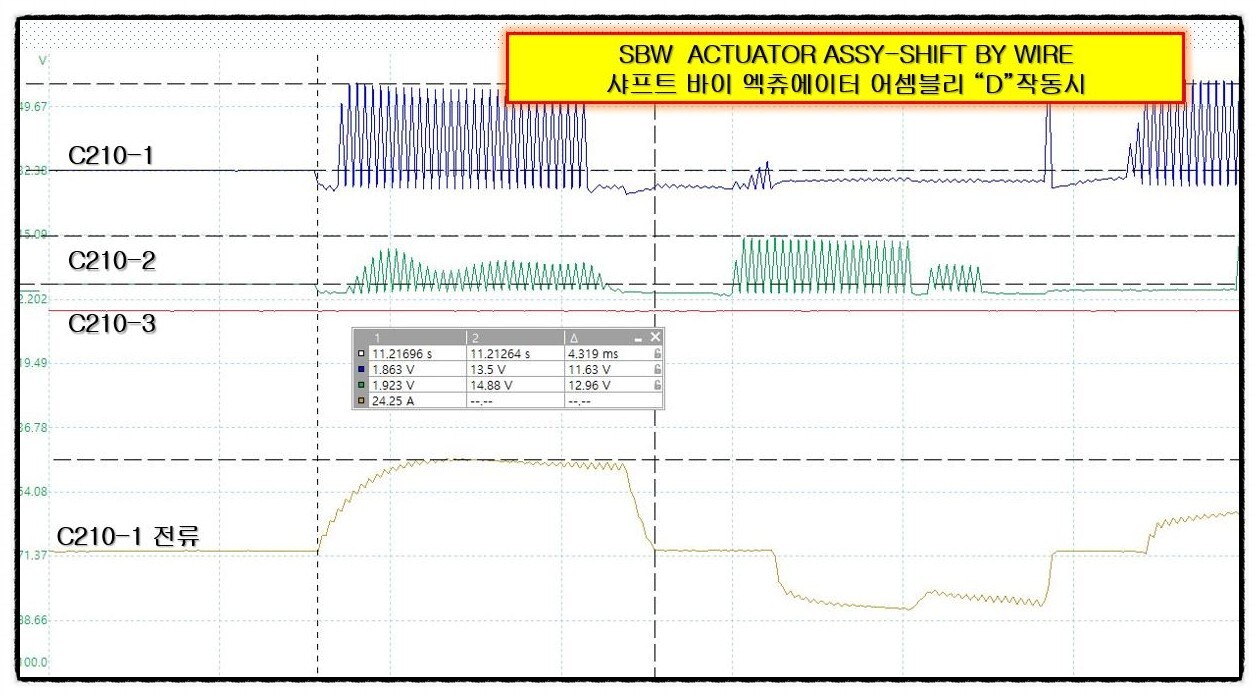

SBW어셈블리
단자
1,2,3번
오실로 스코프를 사용하면서 PICO는 정말 확대 기능이 정말 짱
데스크 PC에서 보는 만족감은 뭐라 할말이 필요하지 않을 정도 라는것 다들 알구 계시거구
파일 첨부SBW C210-D,P,D.psdata

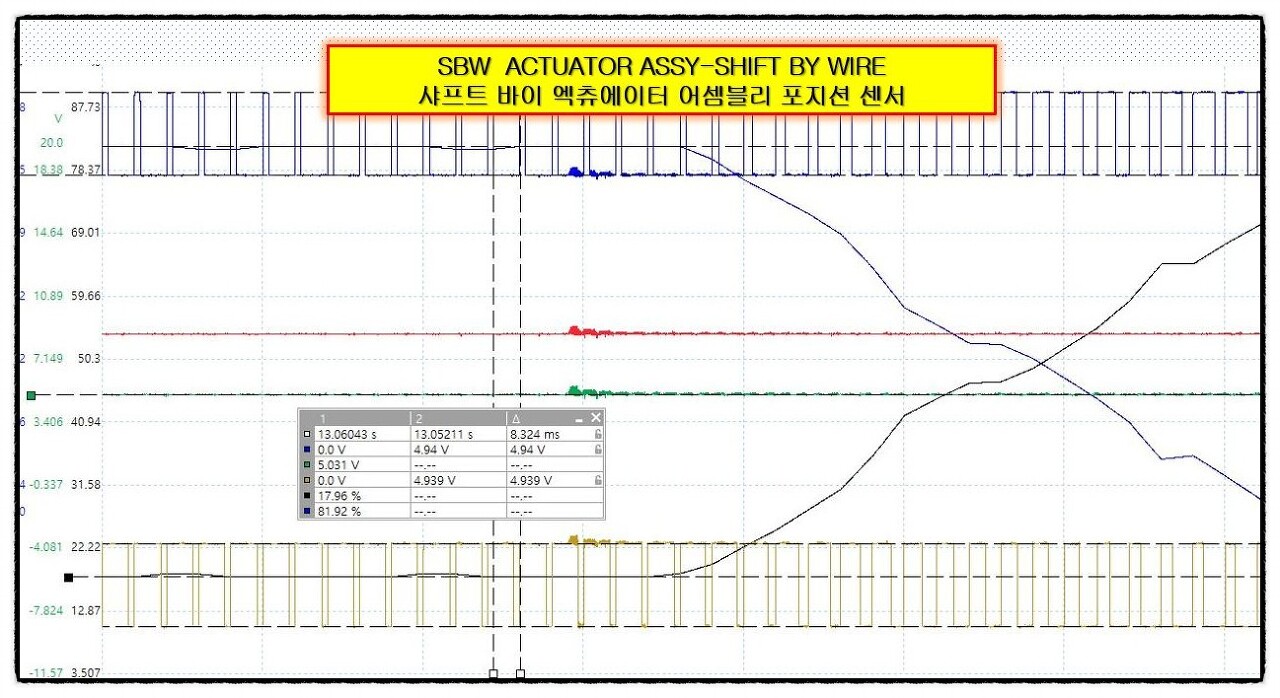

포지션센서
포지션 센서
이처럼 배전기에 들어갔던 광투과식 포지션 처럼 다이얼 변속기에서도 포지션 센서가 보여지는데
스코프 아니면 정말 측정하기 어렵다는 생각을 다시해 봅니다
C204-16단자 와 C210-8개의 단자 C202-4개 단자가 중요한것 같습니다
파일 첨부포지션센서.psdata
평택 기능장 카센타 최성은 010-2580-2102
