C-CAN 이상으로 경고등 점등



여러분 안녕하십니까!

차종:그랜저 14식 2.4 사고 이력없슴, 충격 이력없슴

주행거리: 13만



대표사진 삭제

사진 설명을 입력하세요.

고장개소는 뭔가에의한 CAN이상이 보여지는 고장인데요

이걸 어딜 봐야 할지 참 답답하군요

기계적인게 아닌것은 확연히 보여주질 않는군요







대표사진 삭제

사진 설명을 입력하세요.

대표사진 삭제

사진 설명을 입력하세요.

항상 CAN고장시 모니터1대는 고장스캔 모니터다른1대는 PICO WAVE FORM 전용으로 ---

C-CAN을 측정해 봅니다 지선중 어느것이 에라를 발생시키는 것 같은데

귀신이 아니라 어딘지를 콕 집어 낼수가 없군요









대표사진 삭제

사진 설명을 입력하세요.

대표사진 삭제

사진 설명을 입력하세요.

B-CAN을 봅니다 정상으로 잘 보여주는것 같은데요

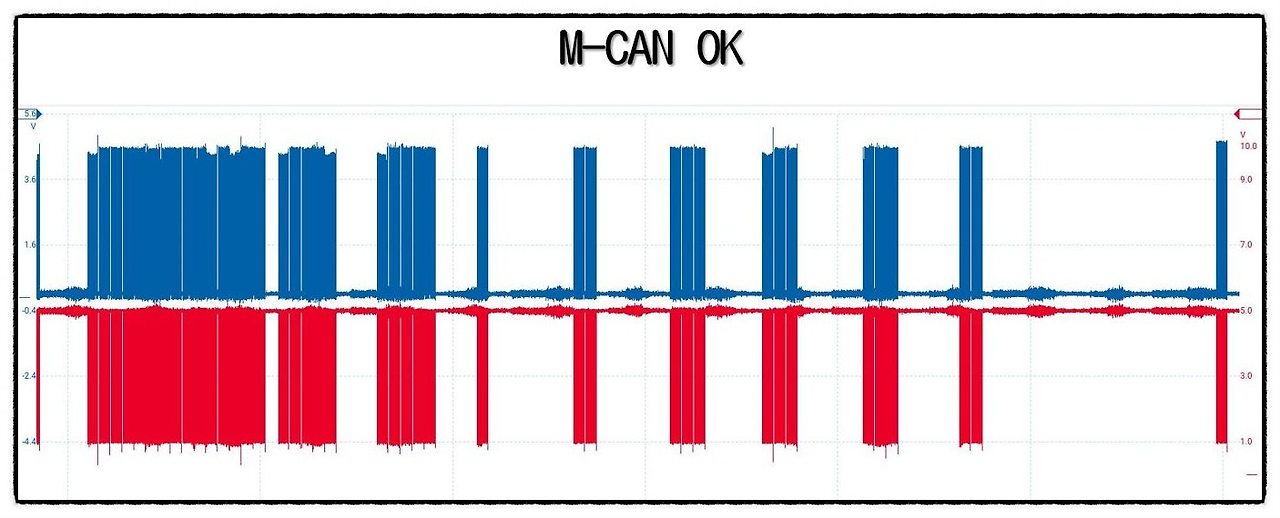

M-CAN역시 동일하게 잘 보여지는것 같습니다

KEY-OFF에는 B/M-CAN LOW 모두 잠 잘때는 모두 배터리 전압근방으로 정상입니다



정상인경우 그러니까 뭐하나 건딜지 않은 상태에서 원인을 찾기위해

점검중인경우임









대표사진 삭제

사진 설명을 입력하세요.

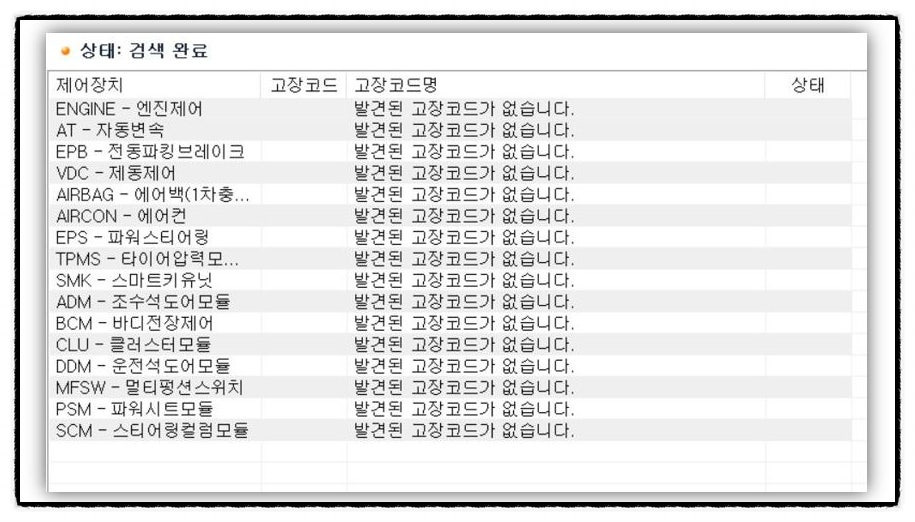

고장개소 삭제후 모든 고장이 없는데

이후에--- 모니터보고 눈을 골려 스위치 작동 다시 모니터보고 터치했던 스위치 재작동 반복중









대표사진 삭제

사진 설명을 입력하세요.

대표사진 삭제

사진 설명을 입력하세요.

대표사진 삭제

사진 설명을 입력하세요.

으휴~ 이게뭐 어떤놈이 잘못된질 알아야 뭘하지

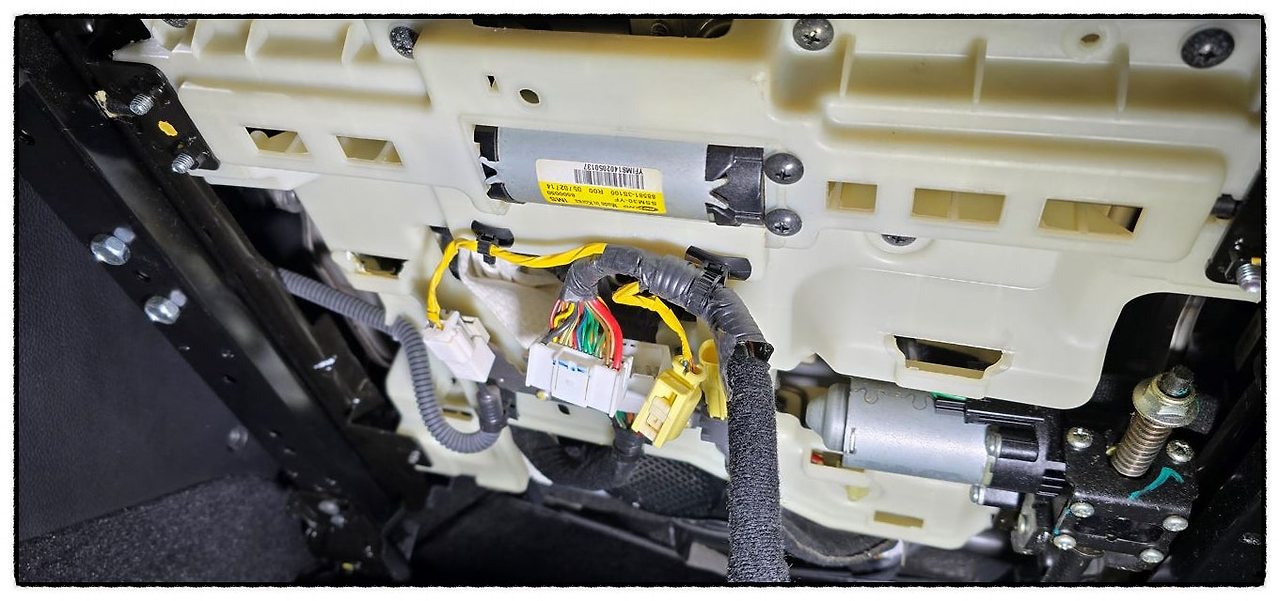

이래조래 뭔가 점검할려고 스트를 움직이던중

전압 레벨이 초과되어 측정되는 구간이 잡혀지게 되는군요

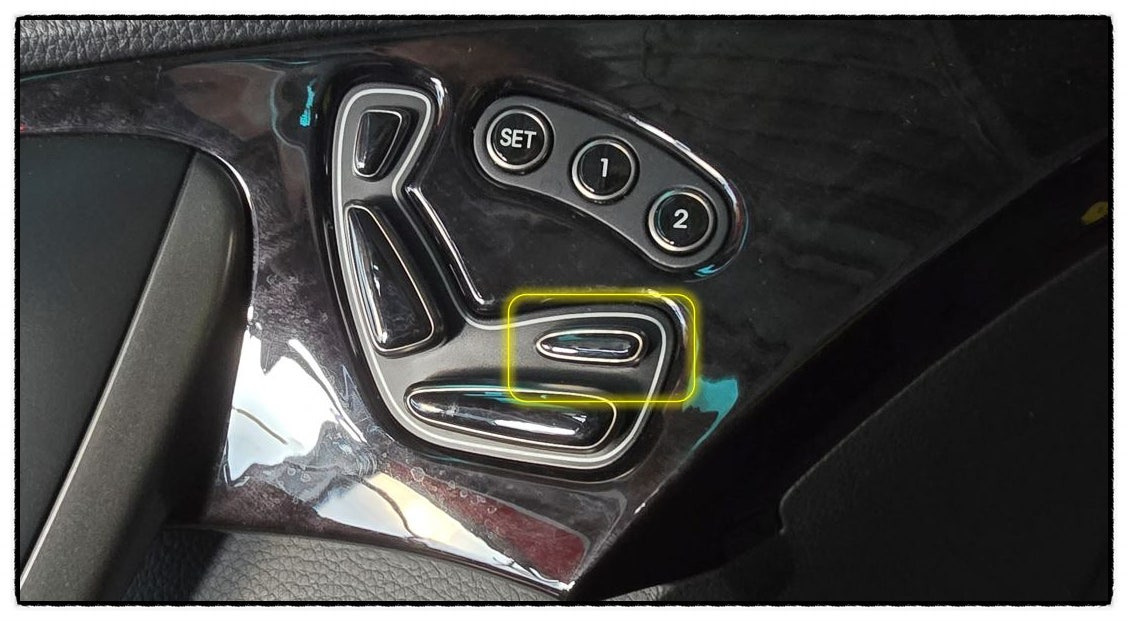

황색 표시 부분 이부분을 작동만하면 이상하게 C-CAN이 흐트러 지는게 보여집니다

이후 고장개소 분명하게 발생되는군요







대표사진 삭제

사진 설명을 입력하세요.

뭔가 잡혔군요 C-CAN전압은 이렇게 높은경우가 절대 없는데 말입니다

모지 왜이러지? 배터리 충전하면서 측정중이라그런가? 하는 생각두 해 봅니다









대표사진 삭제

사진 설명을 입력하세요.

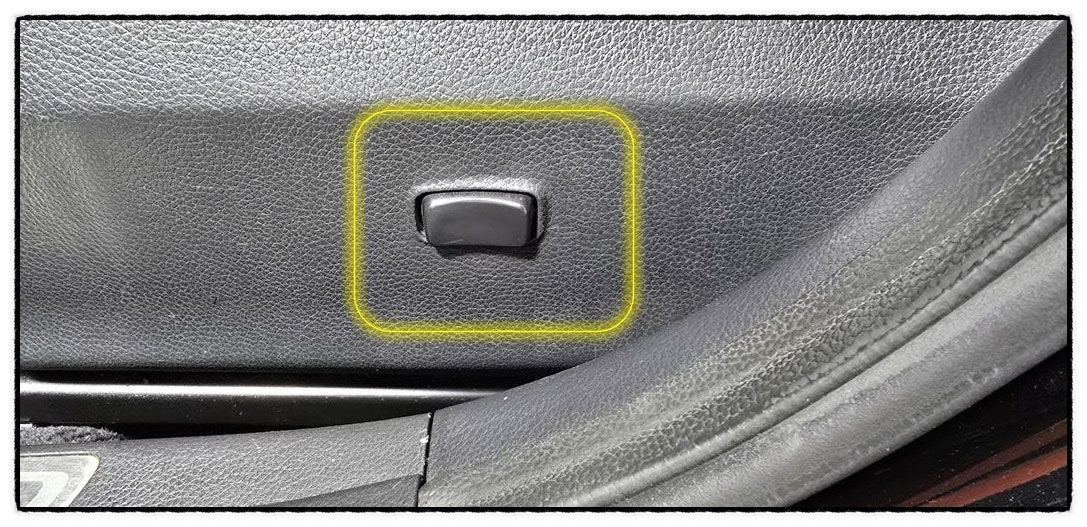

운전석 시트 허리 받침대 스위치 작동만 하거나 종아리 올리는 부분을 작동하면 C-CAN 파형이 트러집니다

에휴! 요놈이 불량을 발생 시키는 원인품 같군요







대표사진 삭제

사진 설명을 입력하세요.

이때의 고장개소입니다

이처럼 허리부분 시트 스위치 작동시 여러가지 고장개소가 검출되며

WAVE FORM 상태가 순간적으로 지나는게 측정됩니다









대표사진 삭제

사진 설명을 입력하세요.

다시 고장개소 삭제후 확인해 봅니다









대표사진 삭제

사진 설명을 입력하세요.



이처럼 통신라인중 B-CAN 지선에서 엉켜지면 고장개소가 발생되고 지속중인경우

고장개소와 경고등이 점등되어

차량운행에 불편함이 지속되는군요
